Общие
Число фаз 3 в 1
Полная мощность, кВА 10
Активная мощность, кВт 8

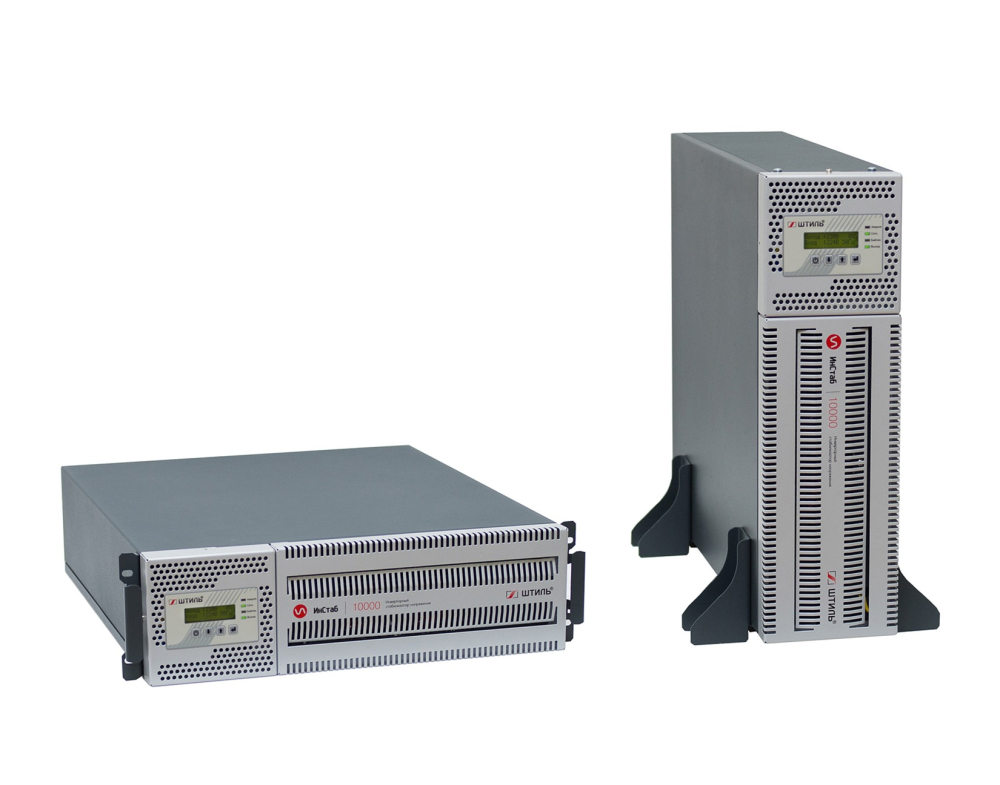

Способ установки напольный/в стойку
Режимы работы стабилизация, байпас, ECO
Принцип стабилизации инверторный
(с двойным преобразованием)
Страна производитель Россия
Входные характеристики
Максимальный входной ток одной фазы, А 17
Верхний порог фазного/линейного входного напряжения
подключения нагрузки, В 290/502
Верхний порог фазного/линейного входного напряжения
отключения нагрузки, В 310/537
Нижний порог фазного/линейного входного напряжения
подключения нагрузки, В 110/190
Нижний порог фазного/линейного входного напряжения
отключения нагрузки, В 90/155
Рабочий диапазон фазного/линейного входного напряжения, В 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%,
90-310/155-537 при нагрузке 60%
Номинальное фазное/линейное входное напряжение, В 220/380 (230/400)
Плавный пуск да
Потребляемая мощность в режиме холостого хода, Вт 75
Входной коэффициент мощности 0,99
Допустимый диапазон входной частоты, Гц 43-57
Номинальная входная частота, Гц 50
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +15)
Предельный диапазон входного напряжения, В 90-310/155-537
Совместимость с генератором да
Тип входной сети трехфазная пятипроводная (L1, L2, L3, N, PE)
Выходные характеристики
Тип выходного напряжения однофазное
Быстродействие, мс 0
КПД в режиме работы от электросети, % до 97
Перегрузочная способность <105% - непрерывная работа, 105-150% - не менее 5 с
Время запуска (восстановления после аварии сети), с до 20
Крест-фактор 3:1
Коэффициент нелинейных искажений выходного напряжения, % <1,5% при линейной нагрузке, <3% при нелинейной нагрузке
Максимальный выходной ток, А 45
Время автономной работы при отключении питания не более 200 мс
Номинальная выходная частота, Гц 50 (отклонение частоты выходного напряжения определяется частотой сети)
Точность стабилизации, % ±2
Диапазон настройки выходного напряжения, В да, 220-240 с шагом 5
Форма выходного напряжения чистая синусоида
КПД при работе через байпас или в режиме ECO, % до 99
Защита
Электронный автоматический байпас да
Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),
срабатывание – 50 мкс)
Защита сети от высокочастотных помех 150 кГц - 30 МГц
Защита от аварии сети электронная защита c автовосстановлением
Защита от аварии стабилизатора электронная аварийная защита
Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц
Панель управления и интерфейсы
Тип индикации ЖК-дисплей и светодиодная индикация
«Сухие» контакты 3 шт. или 8 шт. (опция)
Функциональные клавиши «Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)
ЖК-дисплей входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура
Светодиодная индикация «Авария», «Сеть», «Байпас», «Выход»
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
Подключение
Подключение к сети клеммы
Входная сеть клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 10 мм2 )
Нагрузка (выходные разъёмы) клеммное подключение (L, N – зажимной клеммник, сечение до 10 мм2 )
Надежность и эксплуатационные характеристики
Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА <40 (при минимальной скорости вращения вентиляторов),
<61 (при максимальной скорости вращения вентиляторов)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Гарантийный срок, мес 24
Механические характеристики
Высота установки в стойку, U 3
Габаритные размеры ВхШхГ (без упаковки), мм 459x250x530 (напольная установка)
130x484x530 (стоечная установка)
Габаритные размеры ВхШхГ (в упаковке), мм 640х490х180
Масса, кг 17
Цвет корпуса серый
